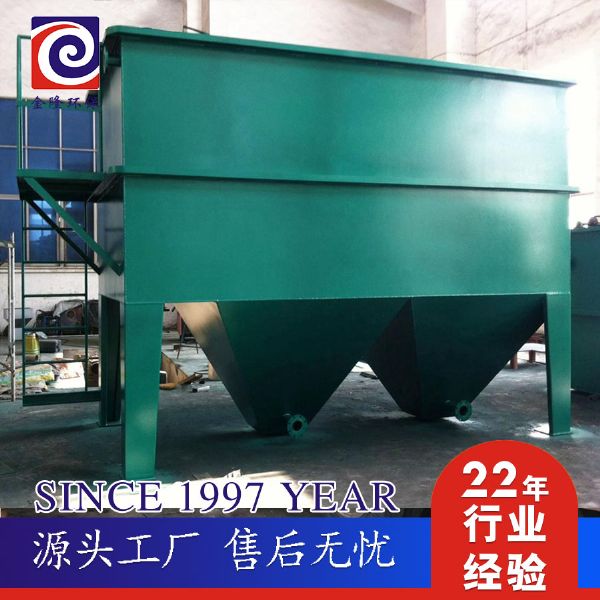

斜管沉淀池

目前，國內外大部分水處理工藝采用沉淀(澄清)過濾和消毒的形式，沉淀部分對去除原水懸浮物尤為重要。沉淀池作為去除水中懸浮物的主要設施之一，在水工業中得到廣泛應用。以前，主要使用水平、垂直和徑向沉淀池。目前主要采用斜管沉淀池、斜板和復合沉淀池。沉淀結構形式的提高了沉淀分離的效率。沉淀池的設計和開發在如何增加沉淀面積和改變水流流動兩方面進行。沉淀池的設計始終旨在提高沉淀池的沉淀效率。

蜂窩斜板（管）沉淀池

蜂窩斜板(管)沉淀相對于水平面成一定的角度(一般為60 )。）的眾多蜂窩斜板（管）組件置于沉淀池中。水流可以從下向上或從上向下流動，粒子沉入底部，自動滑落。通過改善沉淀池水力條件分析，沉淀池水力半徑大幅度減小，雷諾數r大幅度減小，液流數大幅度增加，滿足了水流穩定性和層流要求。為了進一步提高沉淀效率，產生了許多改良型蜂窩斜板沉淀池。

蜂窩斜管沉淀池填料特點：

1 .濕周大，水力半徑小。

2.層流狀態良好，顆粒沉降不受絮體流動的干擾。

3.當斜管管長為1米時，有效負荷按3-5噸/米2·時設計。V0在2.5-3.0毫秒范圍內，出水水質最好。

4 .取水口采用蜂窩斜管，管長2.0~3.0米，可在50-100公里/米的泥沙含量高濁度下安全運行處理。

5 .采用斜管沉淀池，處理能力是平流沉淀池的3~5倍，加速澄清池和脈沖澄清池的2~3倍。

斜管填料規格:Φ25mm、Φ35m、Φ50mm、Φ80mm

蜂窩斜管填充劑沉淀池的水流理論上處于層流狀態，但實際上斜管沉淀池的水流有脈動是因為斜管的大氧化鋁粒子在沉淀中與水發生相對運動時氧化鋁粒子后面會產生小的渦流，這些渦流發生的運動引起了水流的脈動。這些脈動對大的明礬顆粒沒有影響，并對反應不完全的小顆粒的沉淀起輔助作用，從而影響出水水質。為了克服這一現象，抑制水流脈動，產生了小間距的斜板沉淀設備。

這一設備有以下優點：

1.由于間距明顯縮小，斜管沉淀池的沉淀距離也明顯縮小，使得更多的小顆粒沉積；

2.隨著間距的減小和水力阻力的增加，它占沉淀池中流動阻力的主要部分，從而使沉淀池中的水流分布均勻，與斜管相比，沉淀條件明顯改善；

3、斜管沉淀池排泥性能遠優于其他形式的淺層沉淀池。 該設備幾乎沒有側向約束，設備沉淀面積與排泥面積相等。
